一、性能与用途
    X01由一个耐磨、低摩擦的填充聚四氟乙烯（PTFE）滑动环和O形橡胶密封圈组合成。O形圈提供预紧力，可对滑动环的磨损起补偿作用。它具有双向密封效果，适用于液压设备中的高压、低速回转轴密封。轴径小于Φ30的规格，应采用分体式沟槽。
二、材 质
    PTFE+NBR，特殊情况下橡胶弹性体选用氟胶FKM。
三、工况条件
    耐 压：0-40MPa；
    旋转速度：≤15m/s；
    使用温度： 丁晴胶NBR：-30～+120℃；
              氟胶FKM：-20～+200℃；
    工作介质：液压油、乳化液、水。
四、设计标准
    设计时可参考B+L公司GS56130-GS56135系列。
五、标注及订货方法
    轴用回转方形圈用订货号来标住，示例：X01-PTFE+NBR 100*111*4.2

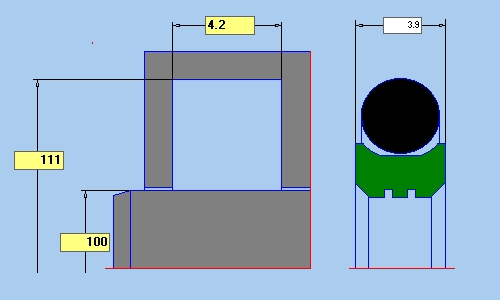

六、结构装置



规格及沟槽尺寸
订货号	d	D	G	E		Rmax
				0-20 MPa	20-40 MPa
X01-0200	20	27.5	3.2	0.4-0.25	0.25-0.15	0.3-0.5
X01-0220	22	29.5
X01-0250	25	32.5
X01-0280	28	35.5
X01-0300	30	37.5
X01-0320	32	39.5
X01-0360	36	43.5
X01-0400	40	51	4.2	0.6-0.40	0.4-0.20	0.5-0.8
X01-0420	42	53
X01-0450	45	56
X01-0480	48	59
X01-0500	50	61
X01-0520	52	63
X01-0560	56	67
X01-0600	60	71
X01-0630	63	74
X01-0700	70	81
X01-0750	75	86
X01-0800	80	91		0.6-0.40	0.4-0.20	0.7-1.2
X01-0900	90	101
X01-1000	100	111
X01-1050	105	116
X01-1100	110	121
X01-1150	115	126
X01-1200	120	131
X01-1250	125	136
X01-1300	130	141
X01-1400	140	151		0.8-0.55	0.55-0.30	1.2-1.5
X01-1500	150	161
X01-1600	160	171
X01-1700	170	181
X01-1800	180	191
X01-1900	190	201
X01-2000	200	215.5	6.3
X01-2100	210	225.5
X01-2200	220	235.5
X01-2500	250	265.5
X01-2800	280	301	8.1
X01-3000	300	321
X01-3200	320	341
X01-3500	350	371		0.8-0.55	0.55-0.30	1.5-2.0
X01-3600	360	381
X01-4000	400	421
X01-4200	420	441
X01-4500	450	471
X01-4800	480	501
X01-5000	500	521
